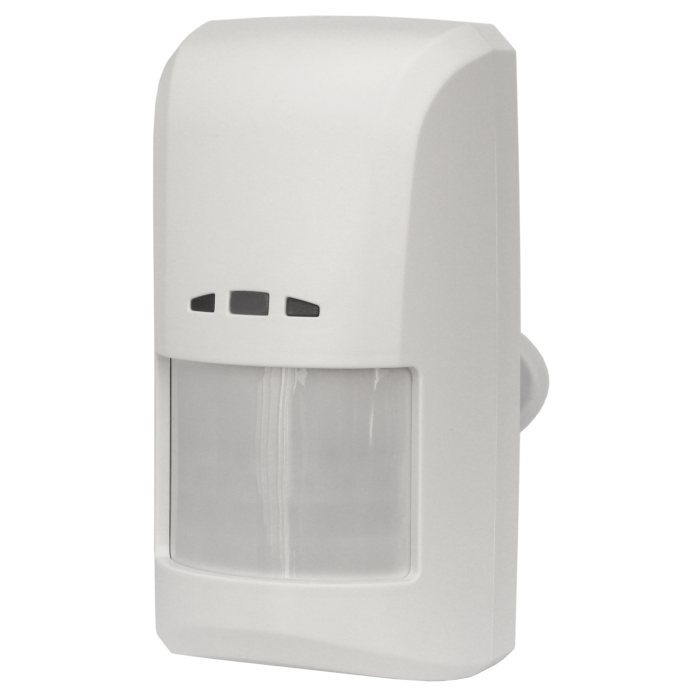

ST-AD101P Извещатель охранный оптико-электронный пассивный широкоугольный

Пассивный инфракрасный (ПИК) извещатель ST-AD101P обнаруживает движение на дистанциях до 12 м, под углом обзора 110°, и предоставляет возможность выбора 1 из 2 уровней чувствительности. Этот настенный датчик движения использует сдвоенный пироэлемент и современный алгоритм цифровой обработки сигналов, что в совокупности позволяет минимизировать число ложных срабатываний, а встроенный датчик вскрытия корпуса предотвращает саботаж системы. Для эффективного обнаружения движения нарушителей в теплых помещениях, где температура окружающей среды близка к температуре тела человека, применяется алгоритм динамической термокомпенсации. Кроме того, датчик ST-AD101P имеет широкий диапазон напряжения питания (12–24 В DC), а для удобства его настройки и эксплуатации предусмотрена СИД индикация.

- Датчик движения оснащен сдвоенным пироэлементом
- Зона обнаружения до 12 м
- Широкий угол детектирования
- Два уровня чувствительности
- Цифровой алгоритм обработки сигналов и термокомпенсация
- СИД индикатор
- Широкий диапазон напряжения питания
- Датчик вскрытия корпуса
- Настенный монтаж, кронштейн в комплекте

Такое устройство, как пассивный датчик движения (настенный или потолочный), используется в системах охранной сигнализации частных домов, а также административных или коммерческих объектов. В этих системах его применяют, в основном, для организации второго рубежа защиты, то есть контроля внутреннего пространства помещений, а в качестве первого рубежа в подобных случаях устанавливаются активные ИК-извещатели или ИК-барьеры, предназначенные для охраны периметра. Также пассивные датчики движения могут быть востребованы в системах «умный дом», где по их сигналу осуществляется управление освещением, вентиляцией, автоматикой ворот и т.д.

Обширная зона детекции и 2 уровня чувствительности
Извещатель ST-AD101P устанавливается на высоте 1,8–2,5 м, при этом его зона детекции может иметь длину до 12 м и угол обзора 110°. Для максимальной точности обнаружения этот настенный датчик движения позволяет выбрать 1 из 2 уровней чувствительности ИК-сенсора, переключение между которыми осуществляется перемычкой на задней части корпуса, а для удобства настройки и эксплуатации он оснащен СИД индикатором. Кроме того, встроенный датчик вскрытия позволяет предотвратить саботаж охранной сигнализации, а широкий диапазон напряжения питания (12–24 В DC) обеспечивает работу извещателя со многими системами.

Принцип срабатывания ПИК-извещателей
Любой пассивный датчик движения, настенный ST-AD101P или потолочный ST-AD300P, работает по принципу определения температуры объекта, которая, как правило, отличается от температуры окружающей среды. Инфракрасное (тепловое) излучение, идущее от нарушителя, улавливается оптической системой − линзой Френеля − и направляется на полупроводниковый пироэлектрический преобразователь. Это вызывает изменение электрического потенциала пироэлемента, которое обрабатывается по специальному алгоритму и при обнаружении нарушителя прив
