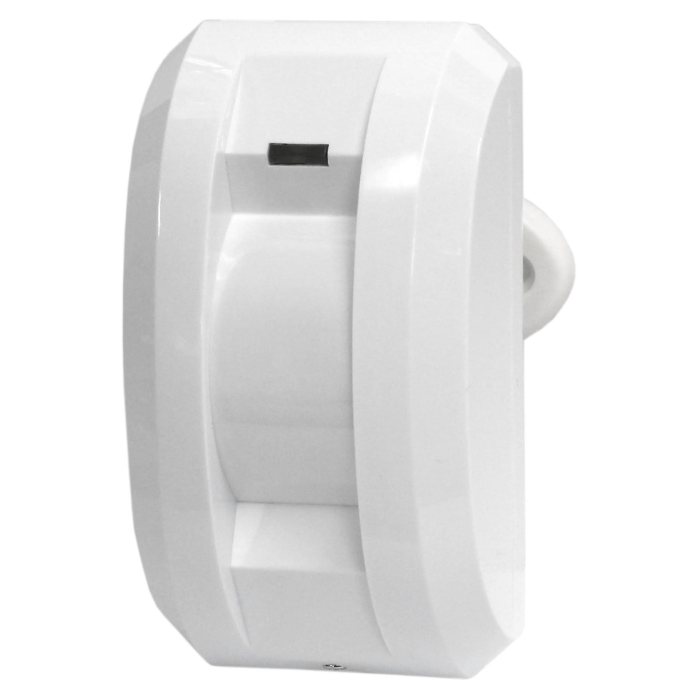

ST-AD015P Извещатель охранный оптико-электронный пассивный с линзой “штора”

ST-AD015P – охранный датчик с зоной детекции типа «штора», предназначен для обнаружения движения при защите объекта от несанкционированного проникновения и имеет 3 уровня чувствительности. Комбинированное использование сдвоенного пироэлемента, алгоритма цифровой обработки сигнала и термокомпенсации позволяет минимизировать количество ложных срабатываний. При этом датчик «штора» ST-AD015P одинаково надежно функционирует при монтаже как на стену, так и на потолок.

- Сдвоенный пироэлемент
- Зона обнаружения до 9 м при установке на стену
- Датчик «штора» с 3-мя уровнями чувствительности
- Цифровой алгоритм обработки сигналов и термокомпенсация
- СИД индикатор
- Широкий диапазон напряжения питания
- Датчик вскрытия
- Кронштейн в комплекте

Такое устройство, как оптико-электронный датчик «штора», используется в системах охранной сигнализации частных домов, административных или коммерческих объектов. По методу обнаружения все ИК датчики делятся на пассивные, при работе которых происходит непрерывный прием инфракрасного фона окружающей среды, и активные, когда ИК энергия излучается передатчиком и принимается приемником.

ST-AD015P – пассивный датчик «штора», поэтому в системах сигнализации он применим, в основном, для организации второго рубежа защиты, то есть контроля внутреннего пространства помещений, а в качестве первого рубежа в подобных случаях устанавливаются активные ИК-извещатели или ИК-барьеры.. Также пассивные датчики могут быть востребованы в системах «умный дом», где по их сигналу осуществляется управление освещением, вентиляцией, автоматикой ворот и т.д.

Принцип работы пассивного извещателя движения
Находясь в рабочем режиме датчик «штора» определяет температуру объекта, которая, как правило, отличается от температуры окружающей среды. Инфракрасное (тепловое) излучение, идущее от нарушителя, улавливается оптической системой − линзой Френеля − и направляется на полупроводниковый пироэлектрический преобразователь. Это вызывает изменение электрического потенциала пироэлемента, которое обрабатывается по специальному алгоритму и при обнаружении нарушителя приводит к включению сигнала тревоги.

Чтобы ST-AD015P не реагировал на нагретые, но неподвижные объекты, линзы «разбивают» его зону чувствительности на несколько отдельных лучей, и датчик «штора» срабатывает в том случае, если объект последовательно пересекает несколько из них. Отметим, что устройство имеет плоскую диаграмму направленности (отсюда и название «штора»), которая создает виртуальную стену, защищающую окно, дверь или отдельную часть помещения.

Сдвоенный пироэлемент для фильтрации помех
Инфракрасный сенсор ST-AD015P обеспечивает минимум ложных срабатываний, в том числе, за счет применения сдвоенного (дифференциального) пироэлемента. Реализуя дифференциальный метод детекции, этот датчик «штора» отфильтровывает помехи путем наложения друг на друга сигналов от двух пироэлементов и отбрасывания непродублированных колебаний. Данный метод позволяет значительн
