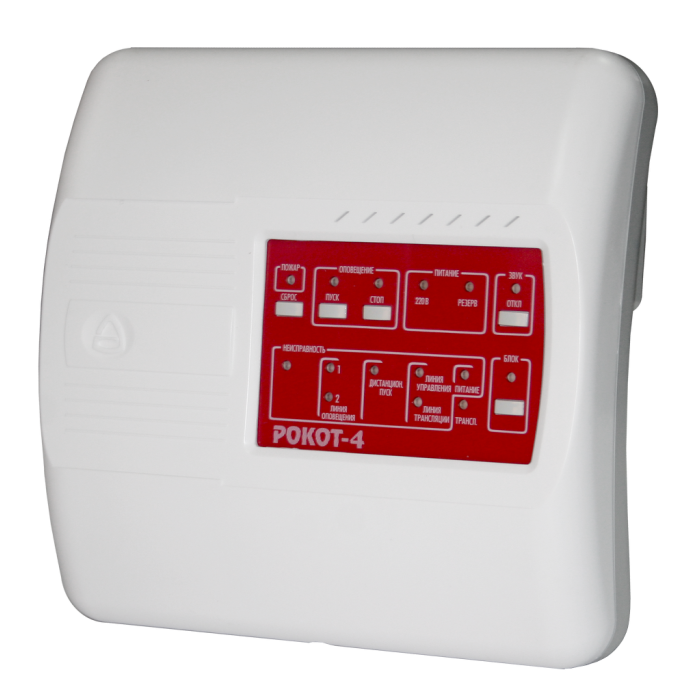

Рокот-4 Прибор управления оповещением

Назначение
Прибор управления оповещением «Рокот-4» в составе системы речевого оповещения пожарной «РОКОТ» предназначен для трансляции речевой информации и предварительно записанного речевого сообщения при возникновении пожара или других экстремальных ситуаций.
Прибор работает с акустическими системами «АС-2-1», «АС-3-1», «АС-3-3», «АС-2-2», «АС-3-2», «АС-3-4», а так же «АС-2-3» и «АС-2-4» (без подключения светового канала), подключенными с помощью соединительных линий (линий оповещения).
Прибор предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточную непрерывную работу.
Прибор предназначен для работы совместно с приемно-контрольными пожарными приборами серий «Гранит», «Карат», «Кварц», «Пирит» или аналогичными приборами других производителей, имеющими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».
Особенности
• Прибор обеспечивает речевое оповещение, воспроизводя записанное тревожное сообщение: «Внимание! Пожарная тревога! Всем сотрудникам и посетителям необходимо срочно покинуть здание» или транслируя сигнал, подаваемый на линейный вход.
• Прибор имеет два выхода линий оповещения (ЛО). Тревожное сообщение передается в каждую ЛО поочередно. Трансляция внешнего сигнала с линейного входа возможна только по ЛО1.
• К каждой из ЛО может быть подключено до 8 АС типов «АС-2-1», «АС-2-3», «АС-3-1», «АС-3-3» или до 16 АС, имеющих высокое входное сопротивление: «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4».
• Есть вариант параллельно-последовательного соединения «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4» – до 61 шт. в одну ЛО.
• Управление тревожным оповещением осуществляется:
o автоматически, при получении сигнала от прибора пожарной сигнализации, включенного в линию УА.
o вручную, с панели индикации и управления прибора.
o дистанционно, с помощью устройства дистанционного пуска, включенного в линию УР.
• Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи (АБ) при пропадании напряжения сети и обратно с сохранением функционального состояния.
• Прибор, при наличии сетевого напряжения, подзаряжает АБ в буферном режиме.
• Прибор имеет функции контроля наличия АБ, защиты АБ от глубокого разряда, защиты АБ от короткого замыкания и защиты АБ от переполюсовки выводов.
• Прибор осуществляет непрерывный контроль линий управления и периодический контроль линии оповещения на отсутствие замыканий или обрывов.
• Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход «Неисправность».
• Для обеспечения контроля запуска оповещения прибор имеет выход «Пуск».
• Усилитель мощности звукового сигнала, используемый в приборе, имеет защиту от короткого замыкания линии оповещения.
