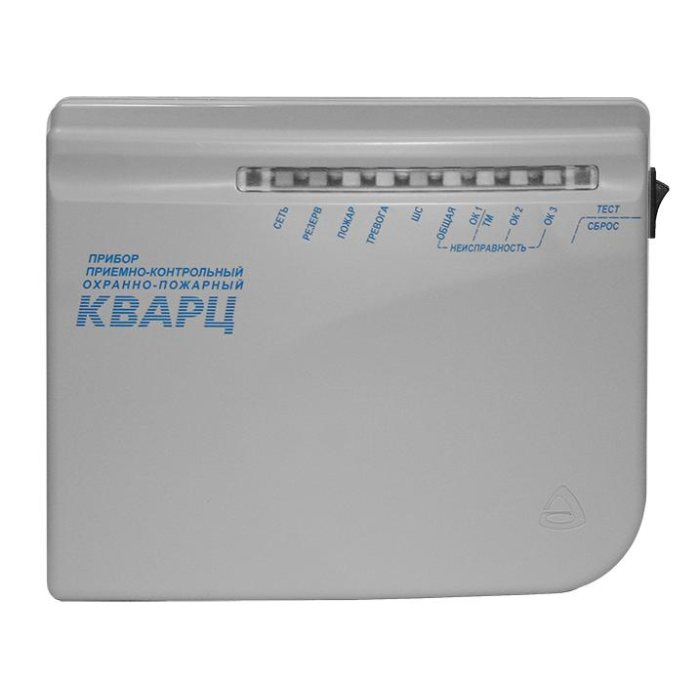

Кварц, вариант 2 Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный «Кварц» вариант 2 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.
Извещения о тревоге и пожаре на пульт централизованного наблюдения передаются разрывом линий реле ПЦН1, ПЦН2.
Прибор ставится на охрану и снимается с охраны или с помощью выключателя или с помощью электронных ключей.
Внимание! Тип используемых с прибором электронных ключей Touch Memory - DS1990А.
Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения, о нарушении целостности соединительных линий оповещения и др.
Особенности
• Один шлейф охранной или пожарной сигнализации.
• Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а так же «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3 размыканием или замыканием «сухих» контактов реле (зависит от тактики).
• Прибор имеет 6 стандартных тактик применения:
o пожарная охрана
o пожарная охрана с выключателем
o централизованная охрана 1
o централизованная охрана 1 с выключателем
o централизованная охрана 2
o централизованная охрана 3
• Тактика выбирается перемычками J1, J2, J3 на плате прибора.
• Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
• В пожарных тактиках прибор «запоминает» неисправности (функцию можно отключить).
• Наличие кнопки «Сброс» для сброса неисправностей прибора.
• Тип выходов для подключения оповещателей — «открытый коллектор».
• Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
• Встроенный звуковой сигнализатор с возможностью отключения.
• Постановка/снятие ШС осуществляется: выключателем (тактики работы прибора с выключателем), ключами Touch Memory через порт ТМ и с помощью считывателя «Портал». «Портал» работает с ключами ТМ, рroximity-картами, брелоками и цифровыми кодами.
• Пожарный ШС при включенной функции «Круглосуточность» после постановки на охрану с охраны не снимается (возможна только перепостановка).
• Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и внешних оповещателей.
• Возможность использовать оповещатели с напряжением питания 220 В.
• Наличие функции «Автовозврат» для охранных тактик.
• Прибор обеспечивает совместн
