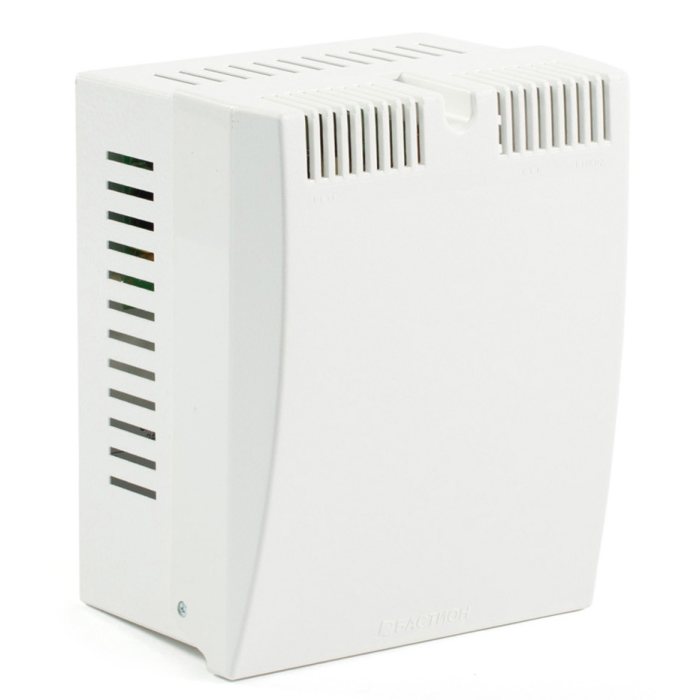

ББП РАПАН-24/1,5 источник питания
21 170 ₸
В наличии
- Доставка по Казахстану, самовывоз из офисов
- Официальная гарантия производителя
- Подбор, проектирование и монтаж
- Партнёрские цены в B2B-портале
Источник вторичного электропитания резервированный РАПАН-24/1,5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока.
РАПАН-24/1,5 представляет собой стабилизированный источник питания, размещённый в корпусе со съёмной крышкой. При открытой крышке осуществляется доступ к печатной плате. На плате расположены выходная колодка, сетевая колодка, клеммы для подключения АКБ и колодка ПЕРЕХОД НА РЕЗЕРВ. Также на печатной плате расположены индикаторы СЕТЬ и ВЫХОД, свидетельствующие о состоянии работы изделия. В нижней части корпуса изделия размещается АКБ. Нагрузка подключается к клеммам ВЫХОД. Подключение нагрузки следует производить в соответствии с полярностью.
ОСОБЕННОСТИ ББП РАПАН-24/1,5
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационного сообщения “Переход на резерв”, посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
РАПАН-24/1,5 представляет собой стабилизированный источник питания, размещённый в корпусе со съёмной крышкой. При открытой крышке осуществляется доступ к печатной плате. На плате расположены выходная колодка, сетевая колодка, клеммы для подключения АКБ и колодка ПЕРЕХОД НА РЕЗЕРВ. Также на печатной плате расположены индикаторы СЕТЬ и ВЫХОД, свидетельствующие о состоянии работы изделия. В нижней части корпуса изделия размещается АКБ. Нагрузка подключается к клеммам ВЫХОД. Подключение нагрузки следует производить в соответствии с полярностью.
ОСОБЕННОСТИ ББП РАПАН-24/1,5
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационного сообщения “Переход на резерв”, посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
| Емкость АКБ | 4,5 Ач |
|---|---|
| Максимальный кратковременный ток нагрузки | 1,5 А |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В | 21,0…22,0 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 |
| Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» - 27,0…27,8; при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» - 20,0…27,8 |
| Габаритные размеры ШхГхВ, не более, мм (без упаковки) | 170х136х210 |
| Габаритные размеры ШхГхВ, не более, мм (в упаковке) | 175х215х140 |
| Диапазон рабочих температур, °С | -10°C ~ +40°C |
| Количество АКБ, шт. | 2 |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.) | 1,5 |
| Максимальный ток нагрузки в режиме «РЕЗЕРВ» | 1,5 |
| Масса, НЕТТО (БРУТТО), кг, не более | 1,1 (1,2) |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 175…245 |
| Номинальный ток нагрузки, А | 1 |
| Относительная влажность воздуха при 25 °С, %, не более | 90 |
| Рекомендуемая ёмкость АКБ, Ач | 4,5 |
| Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
| Ток заряда АКБ, А не более | 0,65 |
| Характеристики релейного выхода | напряжение, В, не более, 60; ток, мА, не более, 50; |
